熱風循環烘箱

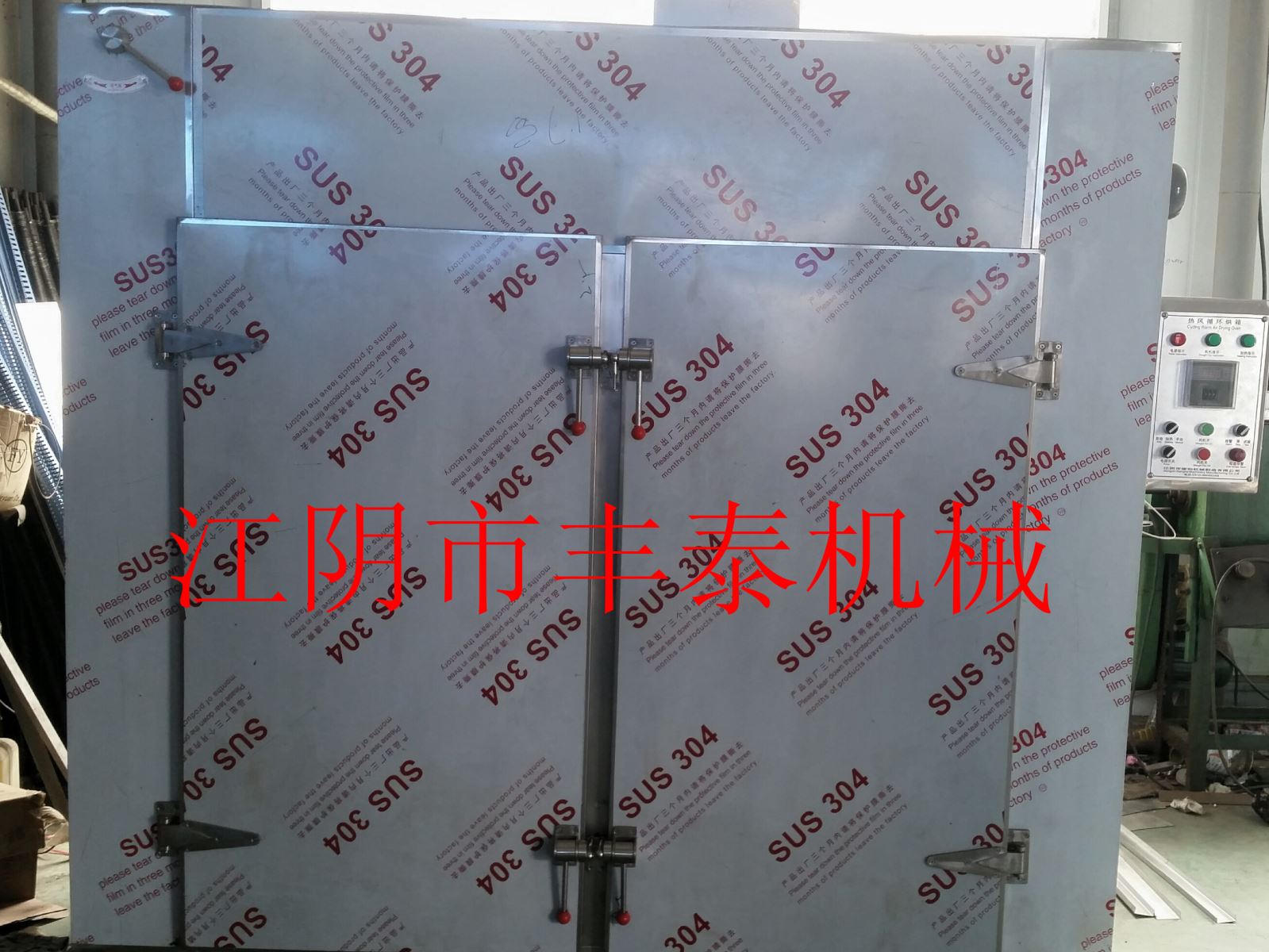

.jpg)

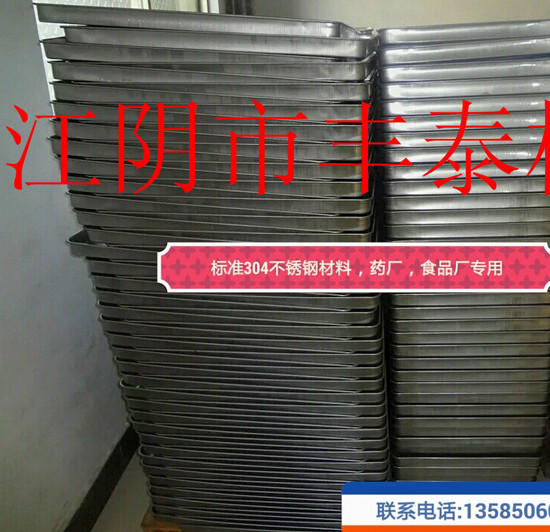

.jpg)

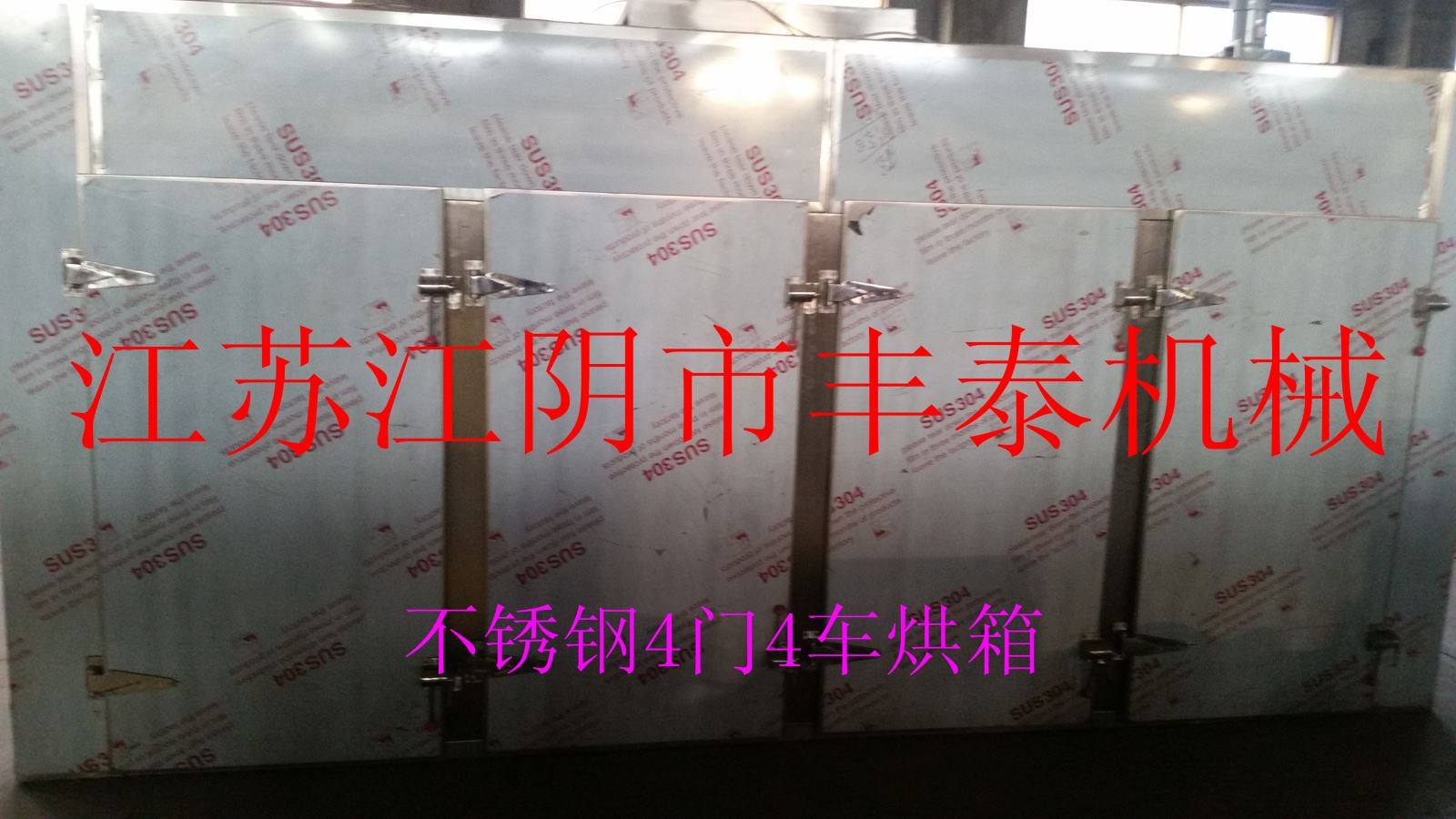

.jpg)

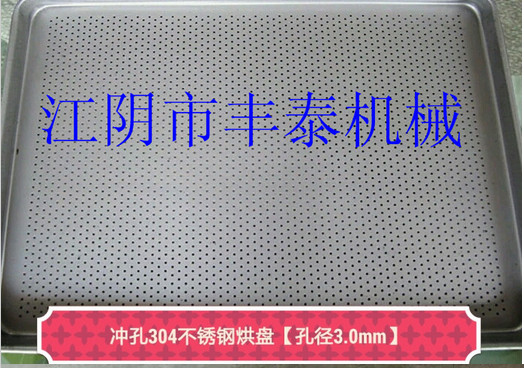

.jpg)

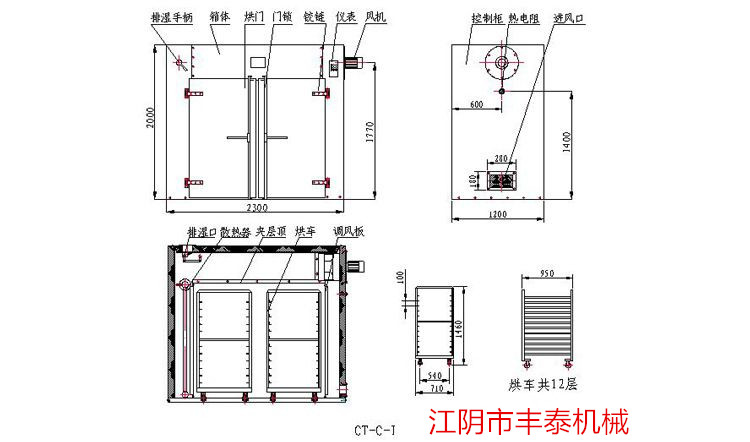

.jpg)
.jpg)
.jpg)
.jpg)
（一）、本系列烘箱采用蒸汽加熱器與遠紅外電加熱元件為熱能源，
蒸汽加熱器的 高工作壓力為：0.8Mpa，禁止超壓使用。
（二）、若烘箱使用溫度要求達到 120~140℃，即蒸汽壓力應在
0.4~0.8Mpa 范圍內。若箱內溫度要求達到 80~120℃即蒸汽壓力應在
0.2-0.4Mpa 范圍內。
（三）、本系列烘箱要求三相四線制380V/220V 電源。
（四）、遠紅外電加熱元件電源電壓采用380V 和220V。

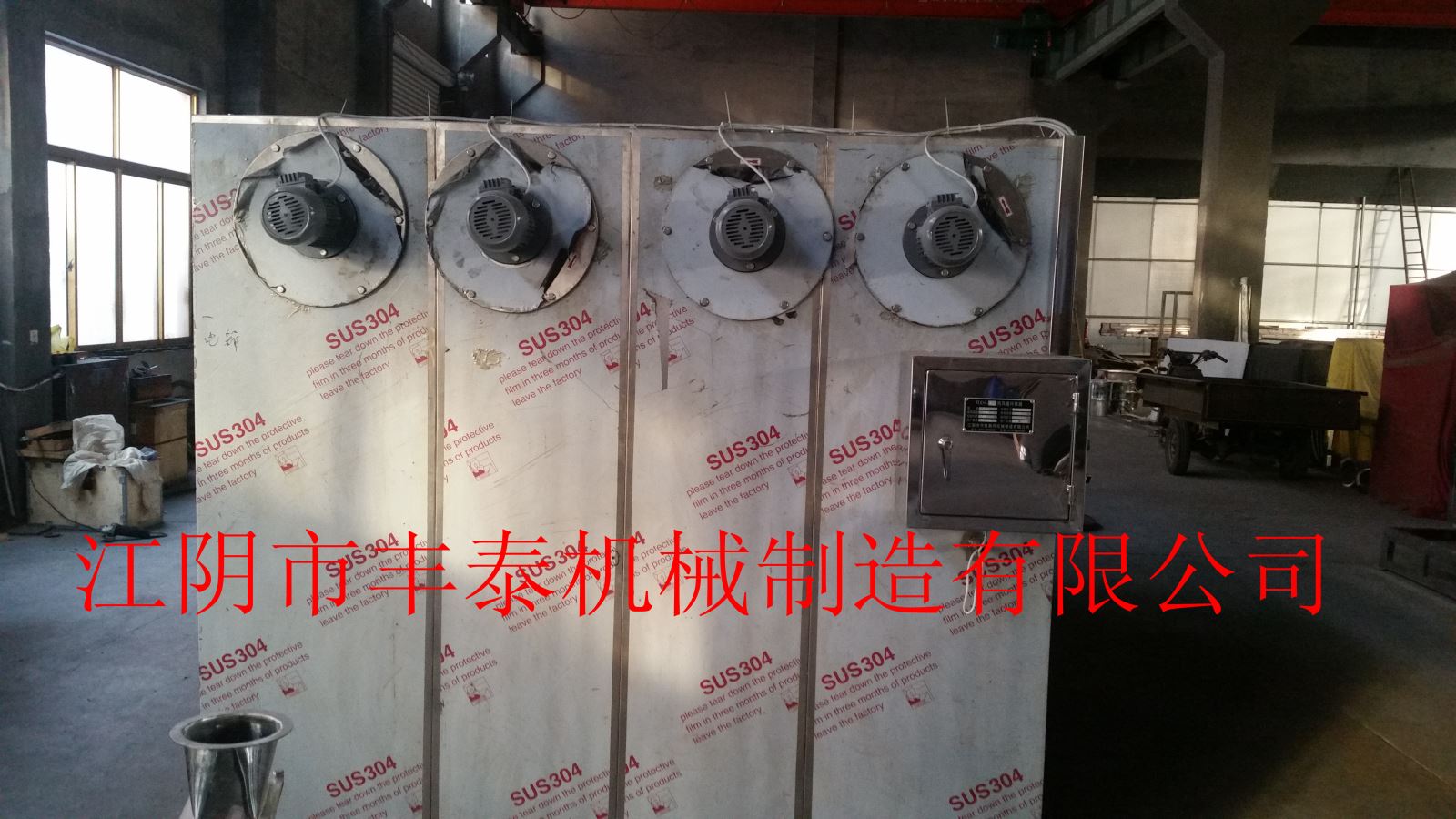

（五）、接通風機電源后啟動風機開關，視風機轉向應和標記方向
符號一致。
（六）、烘箱蒸汽管道與供汽管道接通后，烘箱使用時首先必須打
開疏水器旁通閥門，排放管道內可能殘留的雜物及冷凝水，以保疏水
器能正常工作。由于管道中有殘留物，電磁閥和疏水器初用時如發現 失靈，必須拆下清洗，待管道內潔凈后，才能保持正常運行。

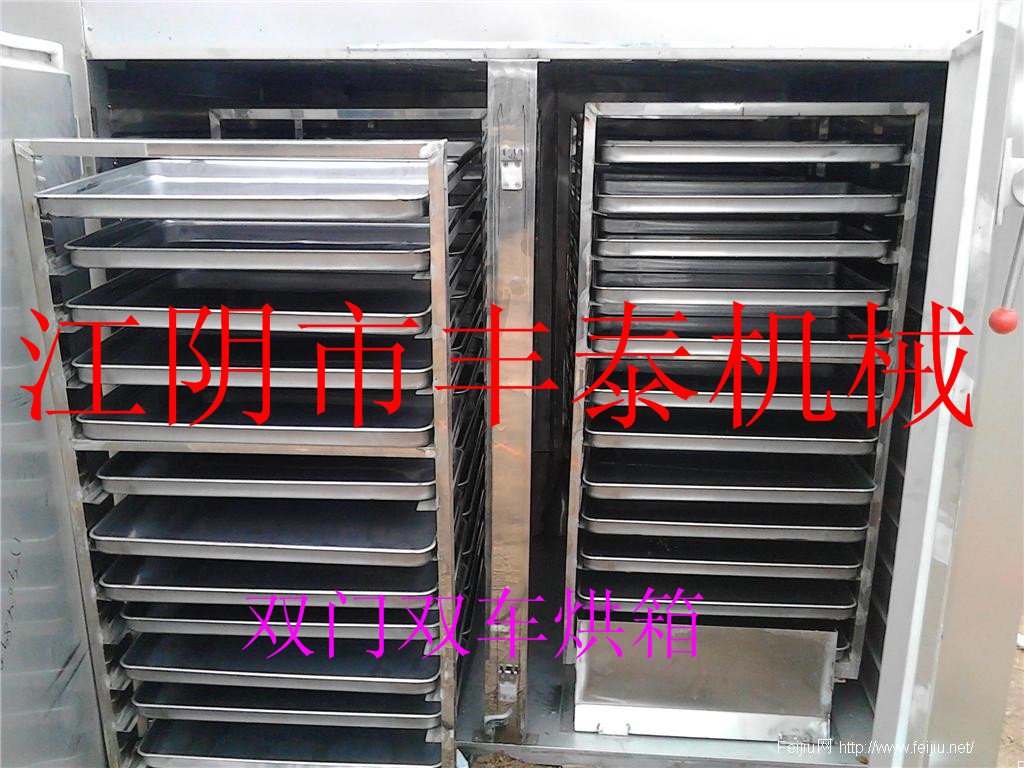

七）、烘箱內左右兩側的百葉窗在調正葉片角度時，盡量使熱風 流通面積大，請注意 下部?jī)蓮埲~片不要打開，從第三張開始向上， 其葉片開啟角度應逐漸增大，因百葉窗葉片調正正確與否，影響箱內 溫度。
（八）、烘箱內溫差調正的方法：
在烘箱內上、中、下位置放留點溫度計，其安放位置頂板向下
200 為上面測溫點，底板向上200 為下面?zhèn)葴攸c(diǎn)，其中點位置在中心 位置。關上烘門，打開蒸汽閥門和啟動風機進行升溫循環，約 30 鐘后取出溫度計，觀察中、上、下三點讀數是否在允許范圍內，如溫 差較大，則溫度高的部位其對應的葉片角度相應開小，相反，溫度低 的部位其葉片角度相應開大一點、直至調整到上下溫差基本相似，經 調整后的百葉窗，在沒有產生變動移位的情況下，則不需再進行調正。
（九）、烘箱上設置的排濕機構是用來排除箱內潮濕空氣的，排 濕時間待烘箱溫度升到你所需要的設定值后、即進行排濕，但排濕閥 中的開啟角度不能太大，一般排濕量要根據物料含有的水分量來進行。
（十）、整體運輸進行安裝的，由于運輸過程中各部件有移位現 象，使用時必須對部件進行調正，以保證烘箱的使用效果。
（十一）、CT 系列烘箱風管必須保溫，以減少熱量損失。
二、應用
本機為通用型干燥設備，適用范圍廣，應用于制藥、化工、食品、農副產品、水產品、輕工、重工等行業物料及產品的加熱固化、干燥脫水。如原料藥、生藥、中藥飲片、浸膏、粉劑、顆粒、沖劑、水丸、包裝瓶、顏料染料、脫水蔬菜、瓜果干、香腸、塑料樹脂、電器元件、烘漆等。
三、 使用說明：
1、按規定容量鏈接好三相四線制電源（主意風機轉向）或蒸汽進出管道及電磁閥，箱體必須良好的接地。

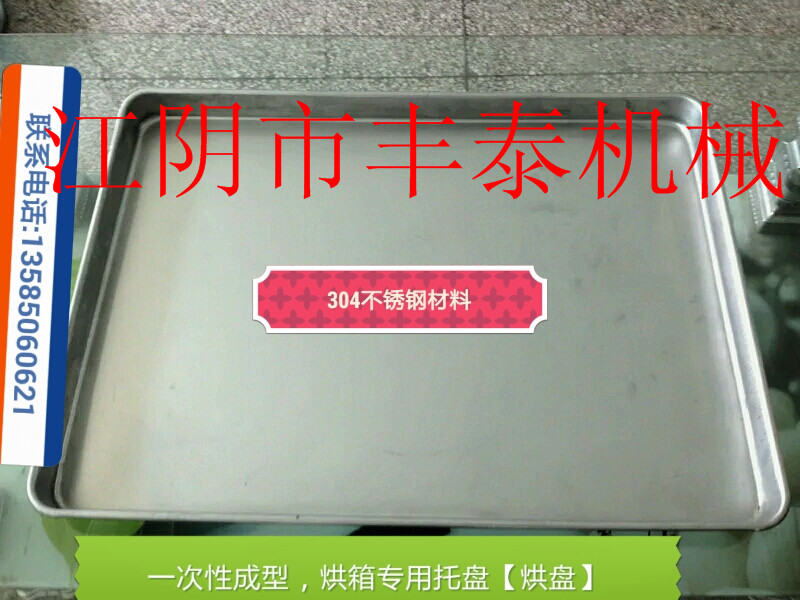

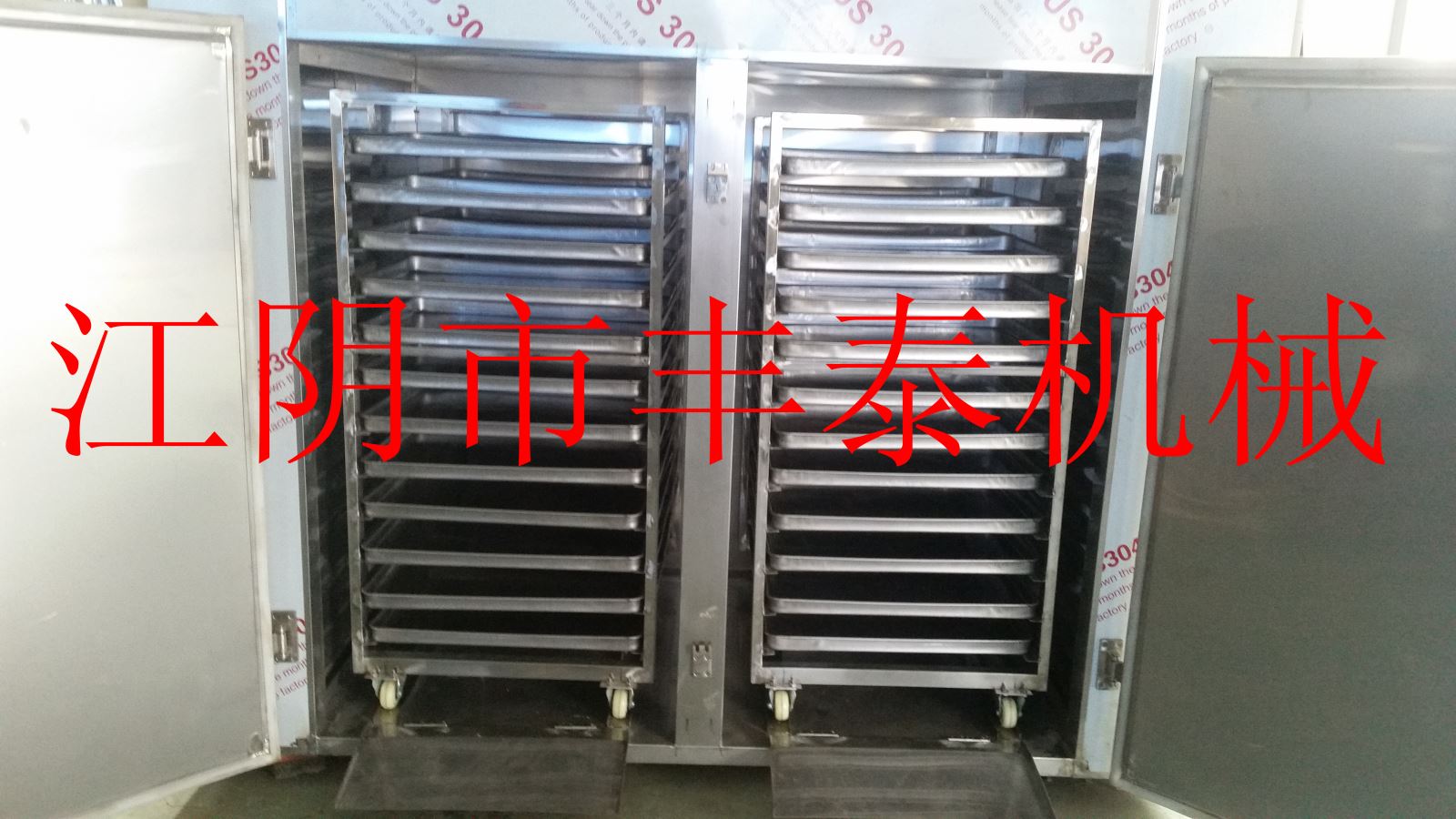

2、由于用烘車、烘盤裝好物料，關閉箱門。
3、將“手動、自動”功能開關K1置于“關”的位置，如是蒸氣、電熱兩用烘箱需將功能開關K2“蒸氣、電熱”置于您所用熱源種類位置。按“開”鈕則風機打開，溫控器顯示當時烘箱內溫度，這時如要求箱內溫度受人控制時，將“功能開關K1置于”手動位置，電源或蒸氣將自動接通、熱交換器開始發熱。箱內溫度開始升高，同時，溫控儀顯示箱內溫度，當達到您所需溫度時，可將功能開關K1置于“關”，則熱交換器停止加熱，箱內溫度不再升高，風機仍工作將箱內熱空氣循環。當達到所需溫度時也可按“關”鈕將烘箱全部關閉，停止工作。這時如要求箱內溫度穩定并保持一段時間，則將功能開關K1先置于“關”的位置，設定好所需的溫度值后（方法見4），將功能開關K1置于“自動”位，則箱內開始升溫，當達到設定溫度時自動切斷熱源，當?shù)陀谠O(shè)定溫度時再自動接通時間后，可將功能開關置于“關”位置，或按一下“關”鈕，使箱內停止加熱，整個工作過程中風機是一直工作的。
4、溫控儀設定方法：將“測量、設定”開關置于“設定”位，旋轉設定電位器，使顯示的數值為所需設定溫度值。將“測量、設定”開關置于“測量”位，溫控儀進入工作狀態，測試箱內實際溫度，當升到設定值時，自動切斷熱源，箱內溫度下降，低于設定值時自動接通熱源升溫，溫差為±1℃。
5、排溫方法：當箱內溫度上升到設定溫度時，物料溫度升高將其內德水份蒸發，使箱內充滿水蒸氣，此時應將排溫閥打開，排出水蒸氣待所排氣體中含水量較少后關閉排溫閥，繼續烘干。
6、箱內溫度分布調整，干燥過程中會出現箱內溫度分布不均勻，原因是：箱內氣流大的地方溫度高，反之則溫度低，可調整箱內兩側的每頁式鳳板的角度，來改變進出口的大小，達到改變電源氣流的大小，而使箱內溫度均勻。
四、技術參數
|
行業標準型號
|
型號規格
|
每次干燥量
(kg)
|
配用功率
(kw)
|
耗用蒸汽
(kg/h)
|
散熱面積
(m2)
|
風量
(m3/h)
|
上下溫差
(℃)
|
配用烘盤(只)
|
外形尺寸
面寬x深度x高
(mm)
|
配套烘車
(輛)
|
| RXH-14-B |
CT-I |
100 |
1.1 |
20 |
20 |
1400 |
±2 |
48 |
2430x1200x2375 |
2 |
| RXH-27-B |
CT-II |
200 |
1.1 |
40 |
40 |
5200 |
±2 |
96 |
2430x2200x2433 |
4 |
| RXH-41-B |
CT-III |
300 |
2.2 |
60 |
80 |
9800 |
±2 |
144 |
3430x2200x2620 |
6 |
| RXH-54-B |
CT-IV |
400 |
2.2 |
80 |
100 |
9800 |
±2 |
192 |
4380x2200x2620 |
8 |
| RXH-5-C |
CT-C-O |
50 |
0.45 |
10 |
10 |
3400 |
±2 |
24 |
1550x1000x2044 |
1 |
| RXH-14-C |
CT-C-I |
100 |
0.45 |
18 |
20 |
3450 |
±2 |
48 |
2300x1200x2300 |
2 |
| RXH-27-C |
CT-C-II |
200 |
0.9 |
36 |
40 |
6900 |
±2 |
96 |
2300x2200x2300 |
4 |
| RXH-41-C |
CT-C-III |
300 |
1.35 |
54 |
80 |
10350 |
±2 |
144 |
2300x3220x2000 |
6 |
| RXH-54-C |
CT-C-N |
400 |
1.8 |
72 |
100 |
13800 |
±2 |
192 |
4460x2200x2290 |
8 |
| RXH-18-C |
CT-C-IB |
120 |
0.9 |
20 |
25 |
6900 |
±1 |
48 |
1460x2160x2250 |
2 |
| RXH-41-B |
CT-C-IS |
專用烘瓶 |
2.2 |
60 |
100 |
6900 |
±2 |
|
1140x6160x3240 |
6 |
| RXH-25-A |
|
高效高溫遠紅外滅菌烘箱 |
1200x1000x1600 |
1 |
