一、 用途及適用范圍
1、 GHL型系列濕法混合制粒機是我公司消化吸收國外引進設備一步 步法制粒原理自行設計研制而成的新型制藥設備，能快速有效地攪拌混合干藥粉，繼而生產出均質的濕粉粒。因而比較傳統制粒工藝設備有顯著的優越性，是符合GMP標準的理想制粒設備。
2、 本機適用于制藥、化工、食品、粉末冶金、化妝品，染料、洗滌劑等行業。
3、 本機主要優點：高效、快速、均質，使混合和制粒一步完成，與原來的攪拌加搖擺式的制粒方式相比可提高工效四倍之多。
二、 主要規格及技術參數：
|
型號
|
GHL-50/100
|
GHL-800
|
GHL-200
|
GHL-250
|
GHL-300
|
GHL-600
|
|
容積（L）
|
50/100
|
800
|
200
|
250
|
300
|
400
|
|
產量(Kg/批)
|
15/30
|
300-400
|
80
|
100
|
130
|
260
|
|
攪拌轉速
|
300/210
|
66/100
|
270/180
|
188/130
|
160/110
|
110/85
|
|
攪拌功率（Kw）
|
4/5.5
|
45
|
11/14
|
11/14
|
11/14
|
18.5/22
|
|
切割功率（Kw）
|
1.5/2.2
|
15
|
3.3/4
|
3.3/4
|
4.5/5.5
|
6.5/8
|
|
切割速度
|
2900
|
|
工作時間
|
8-15
|
|
顆粒大小（目）
|
20-80
|
三、 主要結構：

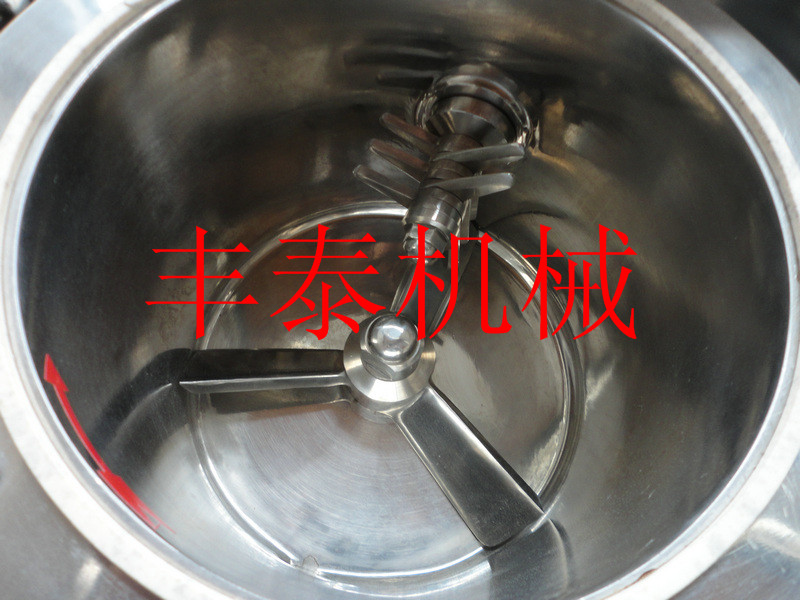

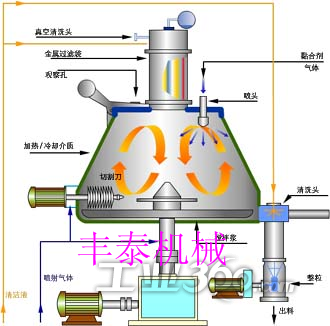

1、 本機主要由攪拌系統、切割系統、機架、混合筒及電氣控制箱等組成。攪拌系統由電機、軸承座、切割刀組成，攪拌及切割系統的傳動軸均有可靠的密封裝置，防止原料進入軸承及潤滑油污染原料。
2、 混和桶安裝在機架上，其材料為SUS304優質不銹鋼，堅固耐用，永不生銹，形狀為圓柱體底、圓錐體頂，圓柱體底與底部為圓弧連結，無死角，混和均勻，清理容易?；旌屯跋虏垮幟嬖O置卸料用的氣動閥門，整個氣動閥門裝置用鉸鏈連接，可方便移開，以便檢查閥門內容，并易于作徹底的清理工作。
3、 混和桶和桶蓋之間有硅橡膠密封圈作可靠密封，兩傳動軸伸出處設有氣密封裝置，保證污物不會進入混和桶內。
4、 本機配備可靠的周密的安全防護設計：桶蓋打開時，出料口清理打開時，均不能開動攪拌系統和切割系統。
5、 本機具備以下特征：
1） 混和均勻，能保證少量色素或有色原粒的均勻分散。
2） 攪拌能力強，能使8-12%濃度的淀粉漿均勻迅速地潤濕物料。
3） 可通過消耗電流的 大值來判斷制粒的過程情況。
4） 制成的濕顆粒松散成雪花狀，無堅實團塊，顆粒多，細粉少。
5） 混和、潤濕、制粒三道工序連續進行，可避免人手接觸而污染物料。
6） 混和制粒的時間、速度、粘合劑用量、消耗電流等參數調整合理后，其具有較好的生產重現性。
7） 整個生產過程約十分鐘，效率高，制成的顆粒具有良好的壓縮質理。
8） 本機的適用性較大，它既可與一步沸騰制粒機聯用（一步制粒機作干燥用），也可以與日常用的沸騰干燥機配合使用，制造出松緊適度具有優良特性的顆粒。
9） 比舊式制粒設備節省粘結劑量20-25%，可有效縮短干燥時間。
10） 本機具有設計 、布局合理、密封可靠、操作方便省力、安全可靠等特點。
